一、概 述

　　本產品為法蘭連接API 6D H44H-150Lb NPS 4旋啟式止回閥，是我廠根據API-6D、ANSI B16.10以及ANSI B16.34的標準，進行設計和制造、具有體積小、結構設計合理、工作可靠、安裝使用方便等特點。

二、美標止回閥型號編制說明

　　說明：1、閥門類型：止回閥“H2、傳動方式：自動可省略。

　　3、連接形式：法蘭連接“4”     4、結構形式：旋啟式“4”。

　　5、閥座密封面材料：合金“H”。  6、公稱壓力：150Lb-2500LB

　　7、閥體材料：WCB可省略。

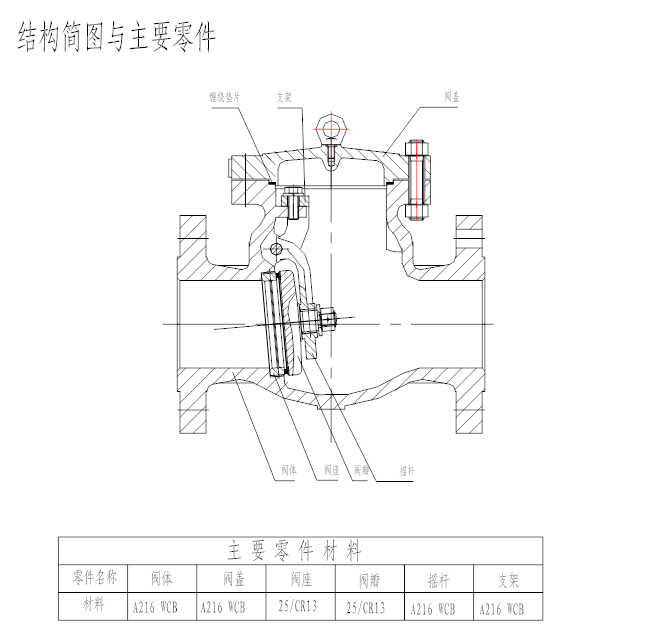

三、美標止回閥結構設計和原理

　　本產品采用法蘭與管道連接；利用介質本身的壓力自動完成閥門的開啟和關閉動作。閥體中法蘭與閥蓋密封，采用金屬纏繞式墊片。閥座和閥瓣的密封面材料均為堆焊Cr13，密封性能可靠。

四、美標止回閥性能規范

五、美標止回閥安裝、使用注意事項

　　a)安裝前應仔細核對標志是否與使用要求相符。

　　b)檢查閥門內腔和密封面，不允許有污物附著。

　　c)檢查連接螺柱是否均勻擰緊。

　　d)從人口端往里面推動閥瓣，檢查其開啟及復位是否靈活。

　　e)安裝必須使閥體上表明介質流向的箭頭方向與管道介質的實際流向相符合。

六、美標止回閥維護保養

　　1.暫不安裝的閥門應存放在干燥通風的室內，閥門側法蘭須封蓋堵塞。

　　2.長期存放的閥門應定期檢查，清除污物并在加工面涂上防銹油。

　　3.安裝后，應定期進行檢查主要檢查項目:

　　A.密封面磨損情況。

　　B.搖桿轉動付的磨損情況。

　　C.閥體的內腔以及密封面之間有否有污物堆積。

　　4.閥門檢修，裝配后應進行密封性能試驗，每次檢修后須將情況詳細記錄以備考核。
